안녕하세요, 사운드캣입니다!

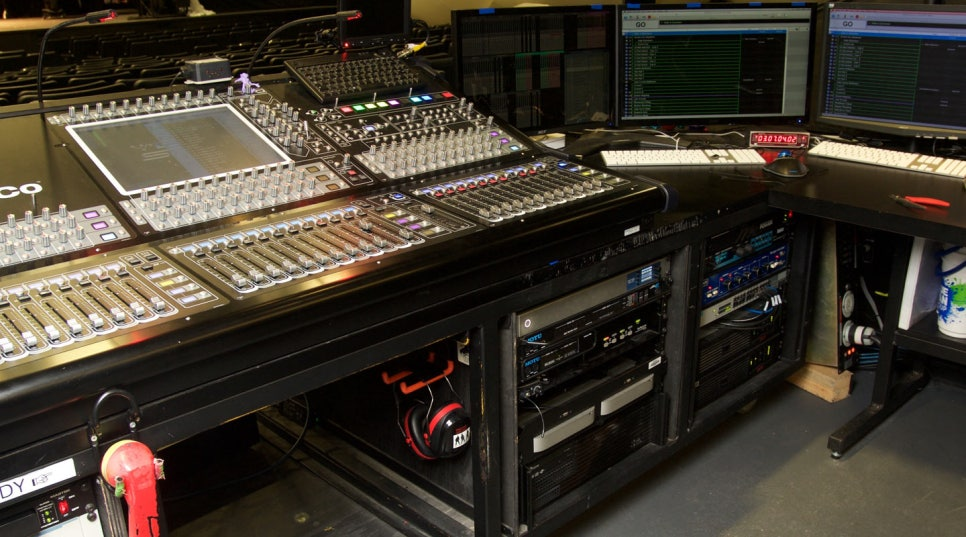

대형 공연장이나 방송국, 전문 레코딩 스튜디오에서는
수십 개에서 많게는 수백 개에 이르는 오디오 신호를 동시에 주고받아야 합니다.

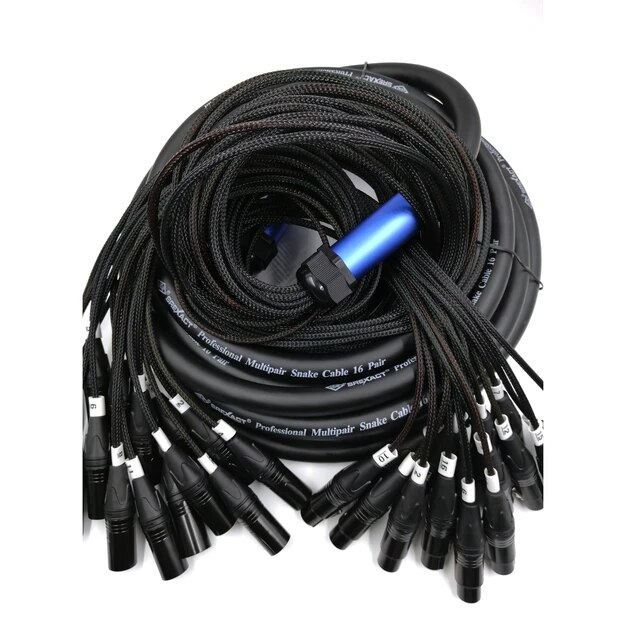

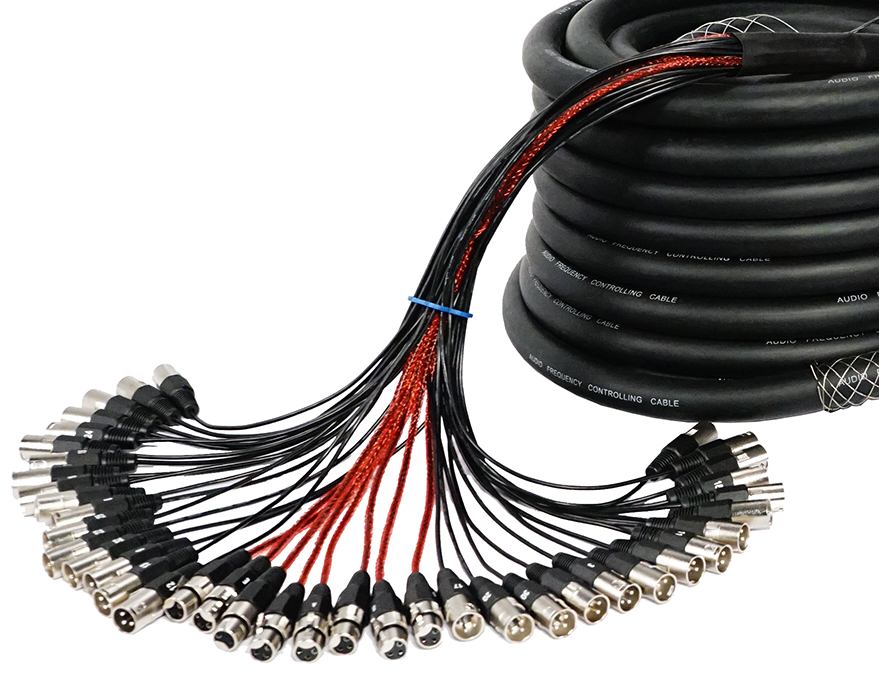

과거에는 이러한 신호를 전송하기 위해 두껍고 무거운 아날로그 멀티 케이블을 사용해야 했습니다.
무대에서 믹싱 콘솔까지 수십 개의 마이크 신호를 연결하거나,
수백 미터 떨어진 녹음 트럭으로 오디오를 전송하려면 엄청난 양의 케이블과 복잡한 배선 작업이 필요했죠.
케이블이 많아질수록 설치와 철거에 많은 시간이 소요되고,
케이블이 손상되거나 노이즈가 생기는 문제도 있었습니다.
이러한 문제를 획기적으로 개선한 것이 바로 디지털 멀티채널 오디오 전송 기술입니다.
그중에서도 프로 오디오 시장에서 널리 활용되는 대표적인 기술이 바로 DANTE(단테)와 MADI(마디)입니다.
두 기술 모두 여러 채널의 오디오 신호를 적은 수의 케이블로 전송할 수 있다는 공통점이 있지만,
시스템을 구성하는 방식과 운용 환경은 다릅니다.
그렇다면 우리 스튜디오나 공연장에는 어떤 기술이 더 적합할까요?
오늘은 사운드캣에서 DANTE와 MADI의 특징을 살펴보고, 각각 어떤 환경에서 활용하면 좋은지 알아보겠습니다!
1. DANTE : 네트워크로 연결하는 유연한 오디오 시스템
DANTE(Dante Audio Network Technology)
호주의 Audinate(오디네이트)가 개발한 네트워크 기반의 디지털 오디오 전송 기술입니다.
일반적인 컴퓨터 네트워크에서 사용하는 이더넷 케이블과 네트워크 스위치를 활용하여
여러 장비 사이에서 디지털 오디오 신호를 주고받을 수 있도록 설계되었습니다.

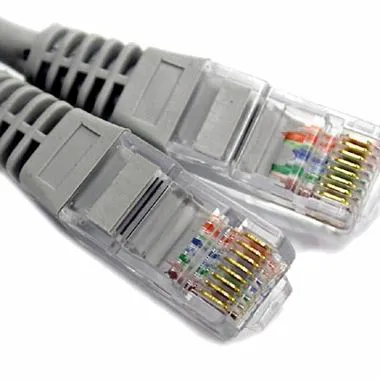

< 일반적인 이더넷 케이블 >
예전에는 장비를 하나하나 케이블로 직접 연결해야 했지만,
DANTE에서는 여러 장비를 같은 네트워크에 연결하고 필요한 신호를 자유롭게 보낼 수 있습니다.
DANTE는 어떻게 작동할까요?
DANTE는 오디오 신호를 네트워크로 보낼 수 있는 형태로 바꾸어 전송합니다.
이때 음질을 손상시키지 않는 방식(비압축)을 사용하기 때문에, 원음에 가까운 소리를 전달할 수 있습니다.
또한 장비에 따라 44.1kHz부터 192kHz까지 다양한 샘플레이트를 지원하며,
네트워크 환경과 장비 성능에 맞춰 다채널 오디오 시스템을 구성할 수 있습니다.
DANTE의 주요 특징
① 소프트웨어를 통한 자유로운 오디오 라우팅
DANTE의 가장 큰 장점은 소프트웨어로 신호를 쉽게 관리할 수 있다는 점입니다.
무료 프로그램인 Dante Controller를 사용하면 네트워크에 연결된 장비를 확인하고
각 장비의 오디오 입출력을 손쉽게 연결할 수 있습니다.
< Dante Controller >
예를 들어 스튜디오 A의 마이크 신호를 스튜디오 B로 전송하다가, 같은 신호를 스튜디오 C에서도 사용하고 싶다면 어떻게 해야 할까요?
과거에는 직접 케이블 연결을 변경해야 가능했지만,
DANTE에서는 소프트웨어를 통해 신호 경로를 추가하거나 변경할 수 있습니다.
② 여러 공간을 연결하는 확장성
DANTE는 여러 장비와 공간을 하나의 네트워크로 연결해야 할 때 특히 유용합니다.
대형 공연장, 방송국, 대형 교회, 복합 문화 시설처럼 여러 공간에 오디오를 나눠 보내야 하는 경우에 잘 맞습니다.
예를 들면, 대형 공연장에서 메인 홀 소리를 로비나 대기실, 중계실로 동시에 보낼 수 있습니다.
방송국에서는 여러 스튜디오와 편집실을 하나의 네트워크로 연결해 자유롭게 신호를 주고받을 수도 있습니다.
또한 DANTE는 Primary/Secondary ,두 개의 네트워크를 동시에 사용할 수 있어
한쪽 네트워크에 문제가 생겨도 오디오가 끊기지 않도록 설계할 수 있습니다.
더 큰 시설에서는 Dante Domain Manager라는 관리 도구를 사용해
여러 공간을 나눠서 관리하고, 보안과 권한을 설정할 수도 있습니다.
예를 들어 여러 공연장과 리허설룸을 가진 복합 문화 시설, 또는 다수의 스튜디오를 운영하는 대형 방송 센터 등에서 각 공간을 독립적으로 관리하면서도 필요할 때 오디오를 유연하게 연결할 수 있습니다.
최근에는 AES67이라는 기능을 지원하는 장비가 많아졌습니다.
AES67은 서로 다른 회사의 네트워크 오디오 장비끼리도 신호를 주고받을 수 있게 해주는 공통 규격으로, DANTE 장비를 다른 시스템과 연결할 때 유용합니다.
(다만 AES67 모드에서는 일부 기능이 제한될 수 있으니 장비별 확인이 필요합니다.)
③ 기존 장비와 컴퓨터를 활용한 시스템 구성

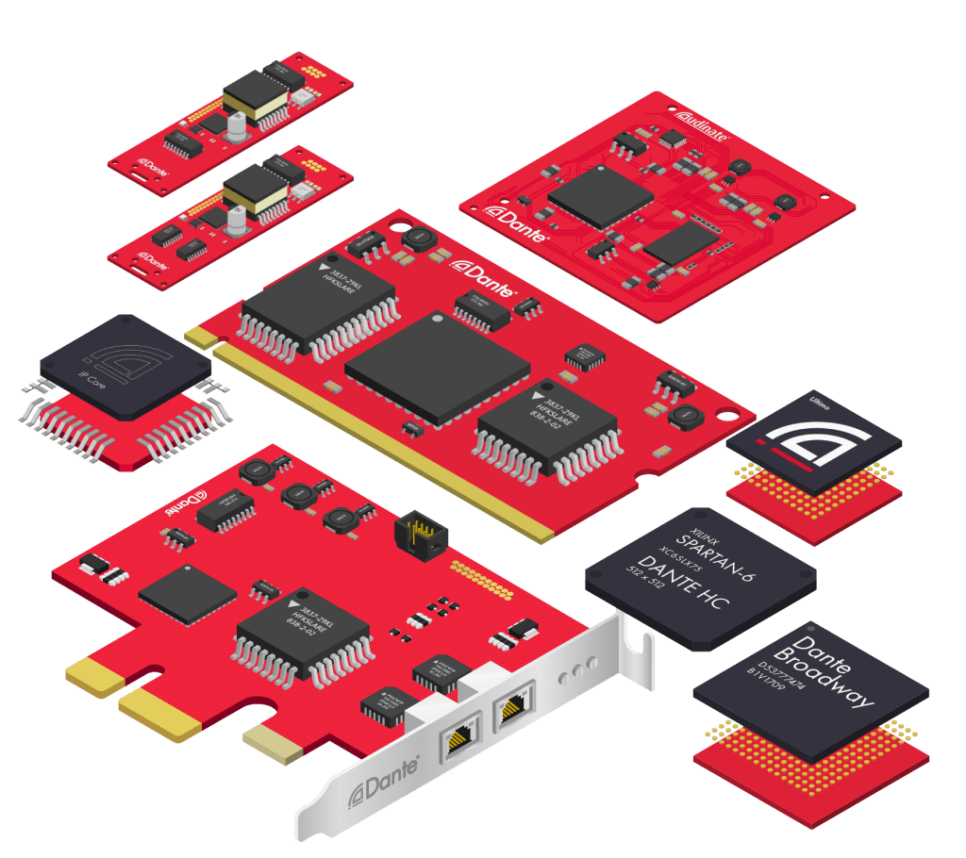

DANTE는 전용 하드웨어뿐만 아니라 다양한 소프트웨어 및 어댑터를 통해서도 활용할 수 있습니다.

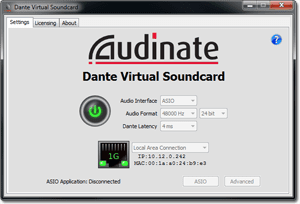

대표적으로 Dante Virtual Soundcard를 사용하면
컴퓨터의 유선 네트워크 포트를 통해 DAW와 DANTE 네트워크 사이에서 멀티채널 오디오를 주고받을 수 있습니다.

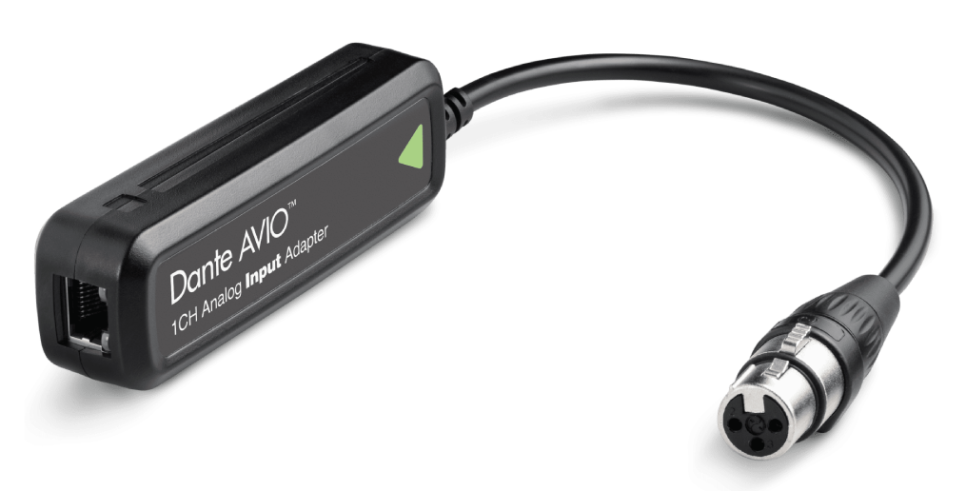

또한 Dante AVIO 어댑터를 활용하면 기존 아날로그 오디오 장비나 디지털 장비를 DANTE 네트워크에 연결할 수 있습니다.

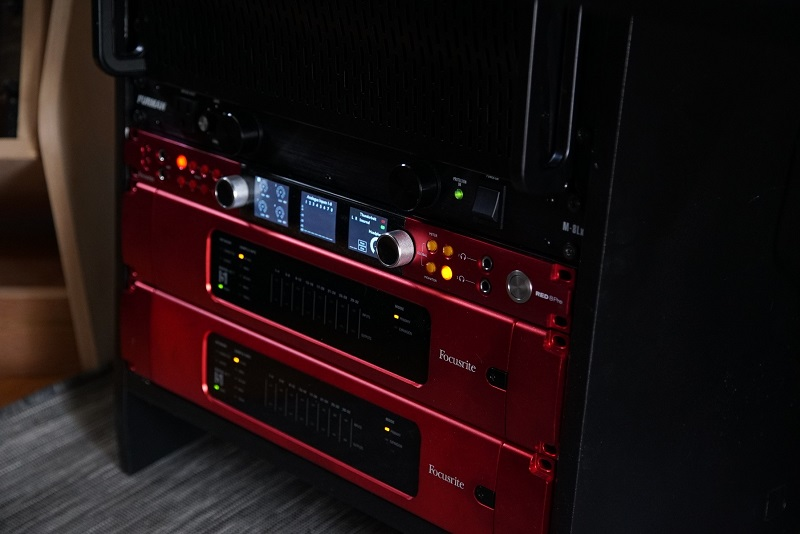

대표적인 DANTE 솔루션 : 포커스라이트 레드넷(Focusrite RedNet)

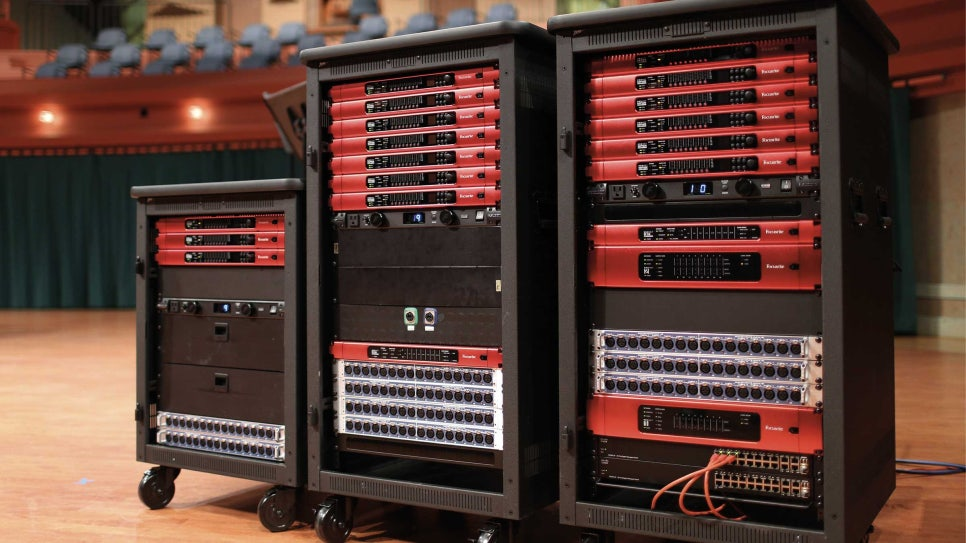

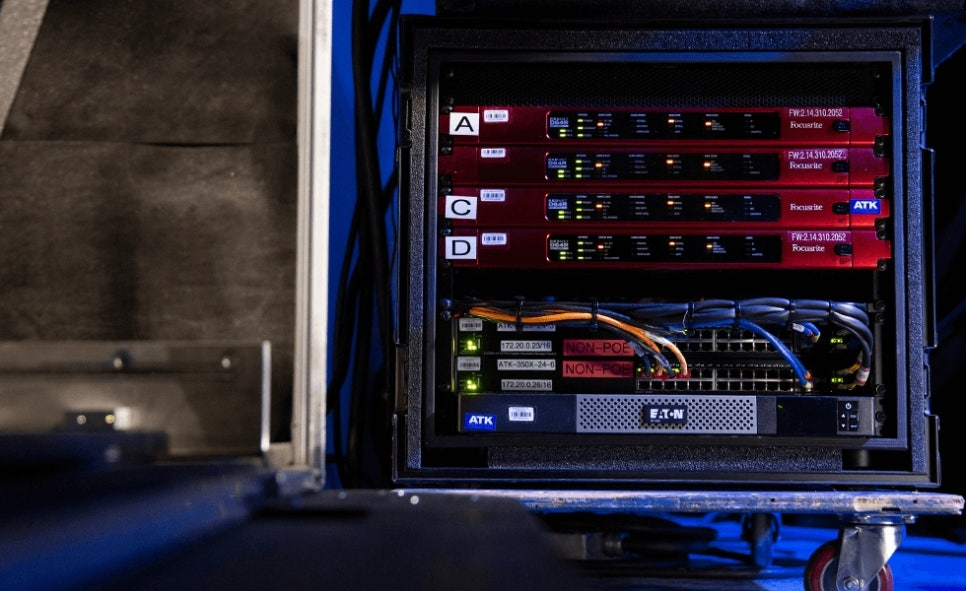

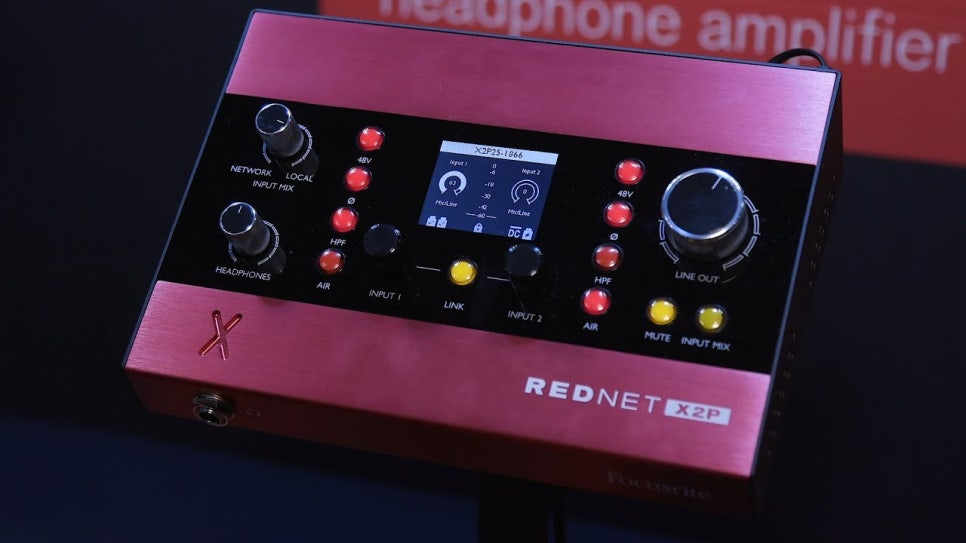

DANTE를 활용하는 대표적인 프로 오디오 제품군으로는 Focusrite RedNet 시리즈가 있습니다.
RedNet은 네트워크 오디오 환경을 위한 다양한 입출력 인터페이스와 컨버터를 제공하는 제품군입니다.
아날로그 오디오뿐만 아니라 AES3, MADI 등 여러 디지털 오디오 규격을 DANTE 네트워크와 연결할 수 있어,
전문 레코딩 스튜디오부터 방송 및 공연 시스템까지 폭넓게 활용됩니다.
특히 여러 공간의 장비를 하나의 네트워크로 연결하고, 필요에 따라 입출력 구성을 확장하려는 환경에서 유용한 선택지가 될 수 있습니다.

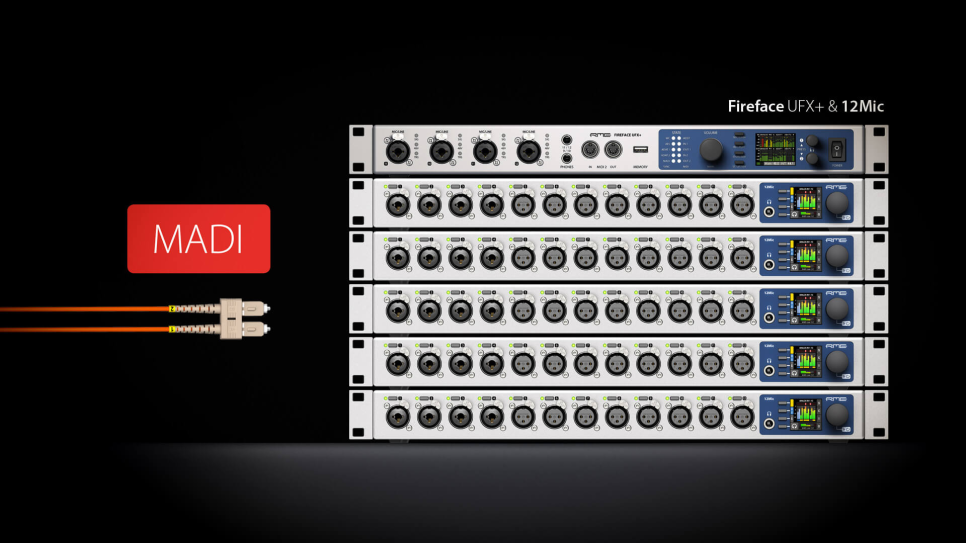

2. MADI : 하나의 연결로 전송하는 대용량 디지털 오디오
MADI(Multichannel Audio Digital Interface)는 AES10 표준으로 정의된 멀티채널 디지털 오디오 전송 규격입니다.
여러 채널의 디지털 오디오를 하나의 케이블로 보내는 방식입니다.
DANTE가 IP 네트워크를 활용한다면,
MADI는 주로 장비와 장비 사이를 직접 연결하여 다수의 디지털 오디오 채널을 전송하는 방식입니다.
MADI의 가장 큰 특징은 간결한 연결 구조와 높은 채널 전송 효율입니다.
여러 가닥의 아날로그 케이블 대신 하나의 연결로 많은 채널을 보낼 수 있어,
대형 공연장이나 방송국, 전문 스튜디오에서 오랫동안 사용되어 왔습니다.
MADI는 어떻게 작동할까요?
MADI는 오디오 신호를 빠르게 직렬로 보내 하나의 케이블로 많은 채널을 전송합니다.
일반적으로 동축 케이블이나 광케이블을 사용합니다.

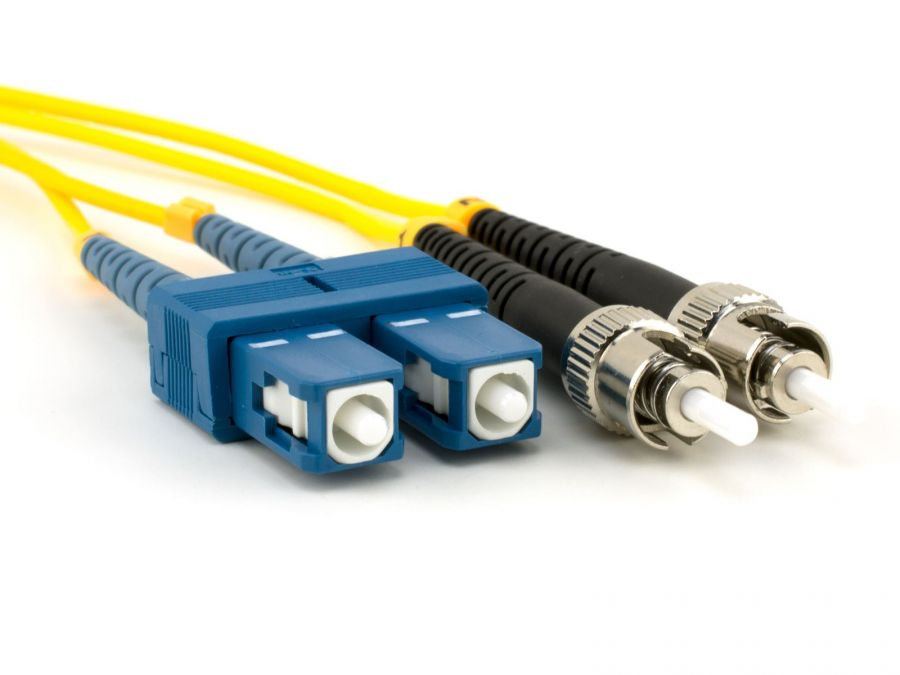

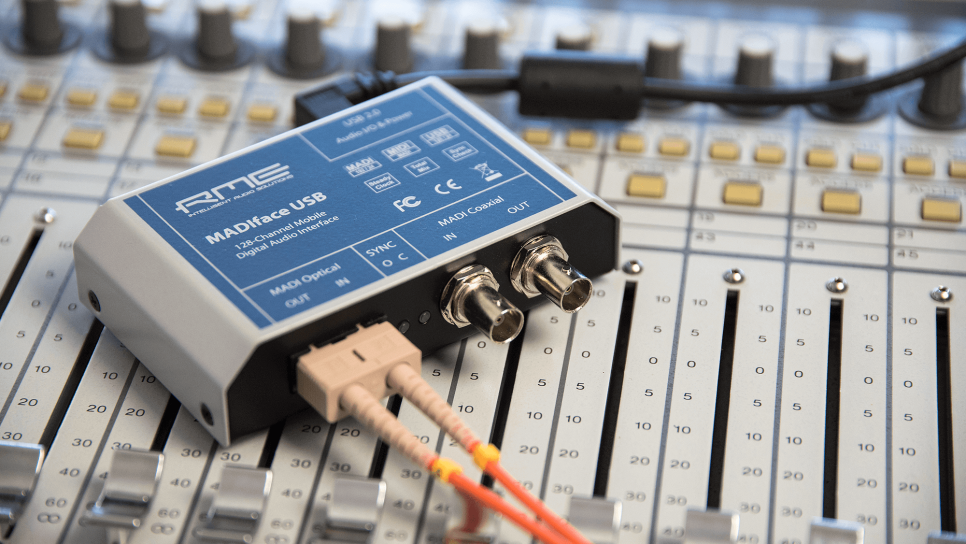

< SC 광케이블 >
MADI는 기본적으로 단방향(simplex) 전송 방식입니다.
한 방향으로만 신호가 흐른다는 뜻으로 양방향으로 오디오를 주고받으려면 송신과 수신용 케이블이 각각 필요합니다.
광 MADI의 경우 보통 SC 듀플렉스 커넥터를 사용해 송·수신용 광섬유를 한 쌍으로 구성하며,
동축 MADI도 마찬가지로 IN/OUT 포트를 따로 연결합니다.
표준적인 24bit/48kHz 환경에서는 하나의 MADI 전송 경로로 최대 64채널을 전달할 수 있으며, 96kHz에서는 일반적으로 32채널, 192kHz에서는 16채널을 지원합니다. (실제 지원 채널 수와 모드는 장비 구현에 따라 달라질 수 있습니다.)
MADI의 주요 특징
① 간결한 장비 연결과 운용
MADI는 장비끼리 직접 연결하기 때문에 네트워크 스위치나 복잡한 설정 없이 시스템을 구성할 수 있습니다.
무대의 스테이지박스와 믹싱 콘솔을 연결하거나, 콘솔에서 녹음 장비로 여러 채널을 보낼 때 적합합니다.
② 장거리 멀티채널 전송
광케이블을 사용하면 비교적 먼 거리까지 안정적으로 전송할 수 있습니다.
광케이블은 빛을 이용하기 때문에 외부 전기 간섭에도 강합니다.
전송 가능한 거리는 광모듈과 케이블의 종류, 장비 사양에 따라 달라지지만,
적절한 광 전송 시스템을 활용하면 수백 미터에서 수 킬로미터에 이르는 거리도 구성할 수 있습니다.
공연장과 중계차, 방송 시설의 장비실처럼 떨어진 두 지점 사이에서 대량의 오디오를 전송해야 할 때 유용합니다.
③ 낮은 전송 지연과 안정적인 운용
MADI는 네트워크를 거치지 않고 직접 전송하기 때문에 전송 자체 지연이 매우 짧습니다.
(다만 전체 시스템의 지연 시간은 다른 장비와 처리 과정에 따라 달라집니다.)
또한 장비에 따라 이중 연결이나 자동 입력 전환 기능을 지원하여,
주요 신호 경로에 장애가 발생했을 때 예비 경로를 활용하도록 구성할 수 있습니다.
④ 다양한 디지털 오디오 시스템과 연동
MADI는 AES10 표준을 기반으로 하기 때문에 여러 프로 오디오 제조사의 장비에서 활용되고 있습니다.
디지털 믹싱 콘솔, 오디오 인터페이스, 마이크 프리앰프, 컨버터 등 다양한 장비가 MADI를 지원하며,
이를 통해 기존 시스템을 확장하거나 서로 다른 장비를 연결할 수 있습니다.

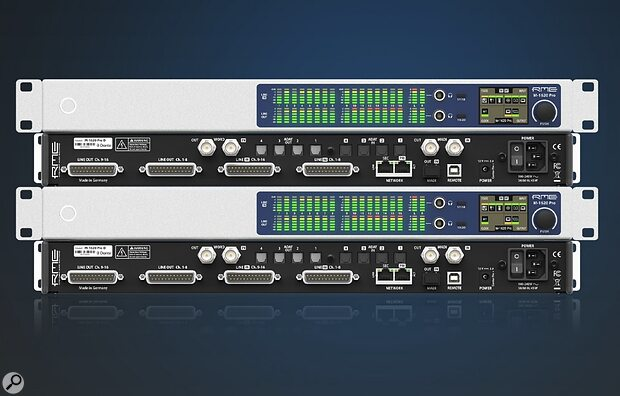

대표적인 MADI 솔루션 : RME
MADI를 이야기할 때 빼놓을 수 없는 브랜드가 바로 RME입니다.
RME는 오랜 기간 MADI 기반의 오디오 인터페이스와 컨버터,
라우팅 장비를 개발하며 전문 오디오 시장에서 폭넓은 제품군을 구축해 왔습니다.

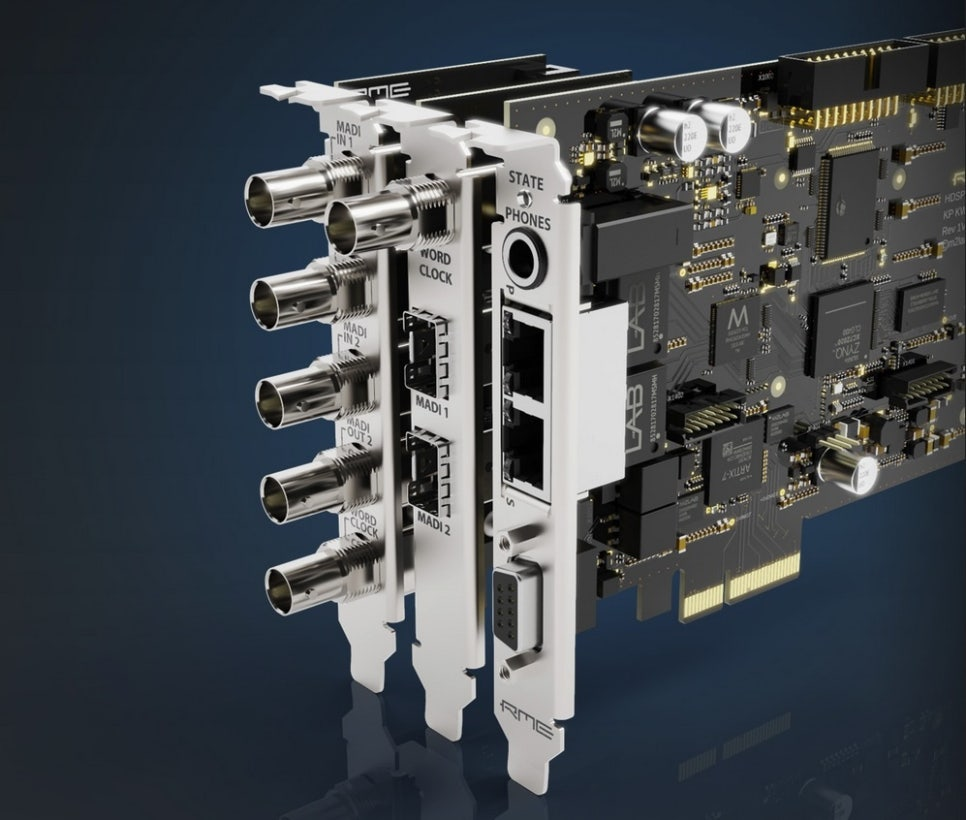

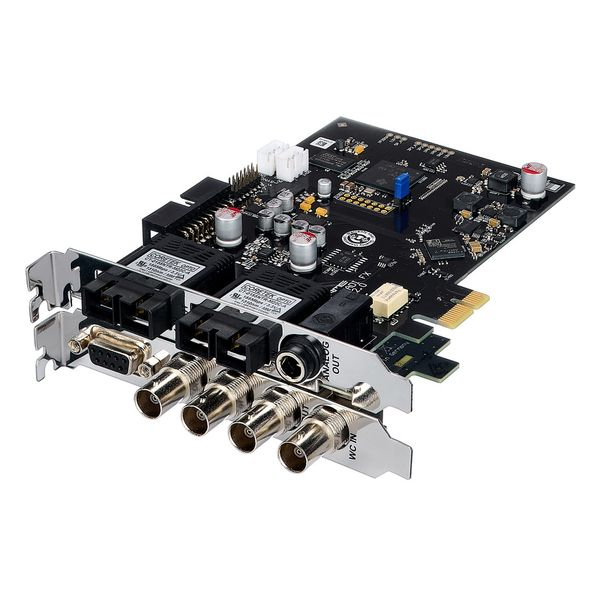

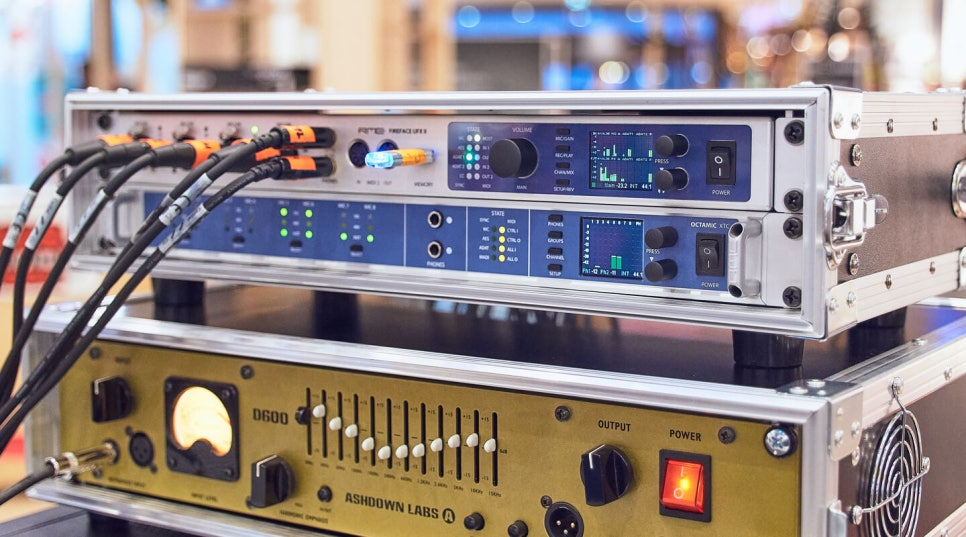

대표적으로 Fireface UFX III, Digiface MADI, HDSPe MADI FX 등이 있으며,
다양한 입출력 환경과 채널 규모에 맞춰 선택할 수 있습니다.
특히 RME의 TotalMix FX를 지원하는 인터페이스에서는 장비 내부의 입출력 신호를 유연하게 라우팅하고 모니터링할 수 있습니다.

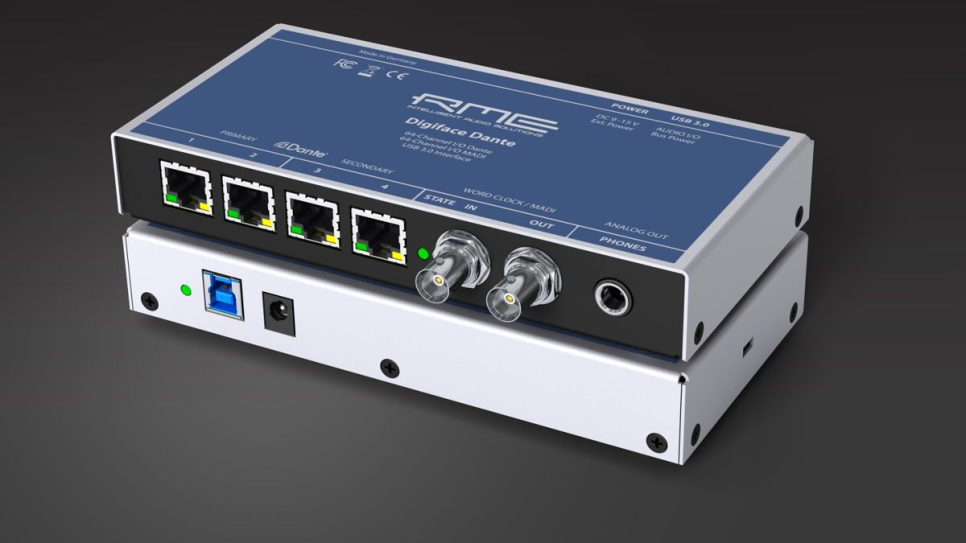

또한 RME는 MADI뿐만 아니라 Dante, AVB 등 다양한 네트워크 오디오 기술을 지원하는 제품도 제공하고 있어,
여러 디지털 오디오 환경을 연결하는 데에도 활용할 수 있습니다.
3. 한눈에 비교하는 DANTE vs MADI
두 기술은 모두 멀티채널 오디오 전송을 효율적으로 만들어 주지만, 시스템을 구성하고 운용하는 방식에서 차이를 보입니다.
|
구분 |
DANTE |
MADI |
|
전송 기술 |
IP 네트워크 기반 |
AES10 디지털 직렬 전송 |
|
연결 구조 |
네트워크 기반 다대다 연결 |
주로 장비 간 직접 연결 |
|
사용 케이블 |
이더넷 케이블, 네트워크 광링크 등 |
75Ω BNC 동축, SC 광케이블 등 |
|
라우팅 방식 |
Dante Controller를 통한 네트워크 라우팅 |
장비 자체 라우팅 및 별도 MADI 라우터 활용 |
|
채널 구성 |
장비당 일반적으로 16~128채널 (48kHz 기준), 고성능 장비·네트워크에서는 256~512채널까지 확장 가능 |
표준 48kHz 기준 전송 경로당 최대 64채널 (96kHz 32채널, 192kHz 16채널) |
|
레이턴시 |
하드웨어 기준 보통 0.15~1ms (작은 전용 Gigabit 네트워크에서 더 낮게도 가능). 소프트웨어 방식은 더 높음 |
전송 자체의 지연이 매우 낮음 (수 샘플 수준). 다만 전체 시스템 레이턴시는 컨버터·버퍼·처리에 따라 달라짐 |
|
전송거리 |
이더넷 세그먼트 당 약 100m (스위치 경유 확장 가능), 광 링크로 더 멀리 |
동축 약 100m, 광케이블 보통 수백 m~2km (광모듈·케이블·장비 사양에 따라 변동) |
|
시스템 확장 |
여러 장비와 공간을 연결하기 편리 |
장비 간 연결 추가 및 라우터 활용 |
|
대표 제품군 |
Focusrite RedNet, Audinate AVIO |
RME Fireface UFX III, Digiface MADI |
|
주요 활용 환경 |
멀티룸 스튜디오, 복합 시설, 공연장, 방송국 |
공연장, 방송국, 레코딩 스튜디오, 중계 시스템 |
여기서 중요한 점은 DANTE가 무조건 확장성이 좋고, MADI가 무조건 안정적이라는 의미는 아니라는 것입니다.
DANTE 역시 적절한 네트워크 설계와 이중화 구성을 통해 높은 안정성을 확보할 수 있으며,
MADI도 전용 라우터와 컨버터를 활용하면 복잡한 대규모 시스템을 구축할 수 있습니다.
결국 차이는 기술의 우열보다 시스템을 어떻게 설계하고 운용할 것인가에 있습니다.
4. 우리 시스템에는 어떤 솔루션이 맞을까?
그렇다면 실제 음향 시스템을 구축할 때는 어떤 기준으로 DANTE와 MADI를 선택해야 할까요?
DANTE가 잘 어울리는 환경
① 여러 공간에 오디오를 자유롭게 분배해야 하는 시설
대형 교회나 복합 문화 공간, 방송국처럼 여러 공간에서 동일한 오디오 신호를 공유해야 하는 경우입니다.
메인 홀의 오디오를 로비와 별도 방송실로 보내거나,
여러 스튜디오에서 하나의 장비를 공유해야 하는 환경에서는 DANTE의 네트워크 기반 라우팅이 유용합니다.
② 오디오 연결 구성을 자주 변경하는 스튜디오

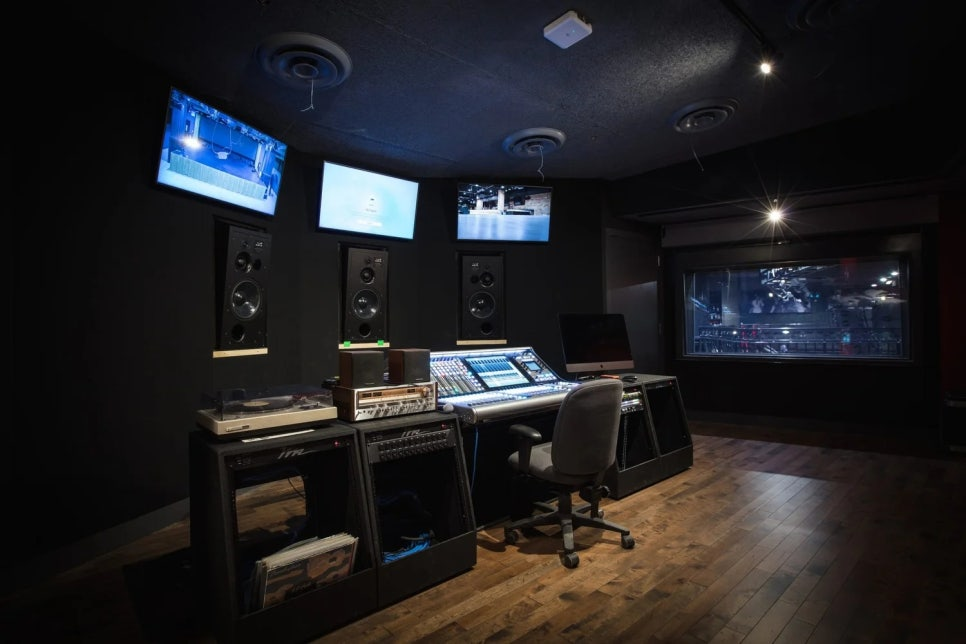

여러 녹음실과 컨트롤룸을 운영하는 스튜디오에서는 작업에 따라 장비의 연결 구성이 달라질 수 있습니다.
이때 DANTE를 활용하면 물리적인 배선을 반복해서 변경하지 않고 소프트웨어로 신호 경로를 관리할 수 있습니다.
③ 네트워크 기반으로 시스템을 확장하려는 환경
기존 네트워크 인프라를 활용하거나, 향후 새로운 오디오 장비를 추가할 계획이라면 DANTE 기반 시스템을 고려할 수 있습니다.
Focusrite RedNet 시리즈처럼 다양한 입출력 구성을 제공하는 제품군을 활용하면 시스템 규모에 맞춰 단계적으로 확장할 수 있습니다.
MADI가 잘 어울리는 환경
① 두 장비 사이에서 많은 채널을 전송해야 하는 경우
공연장의 메인 콘솔과 녹음 장비, 디지털 스테이지박스와 믹싱 콘솔처럼 두 지점 사이에서 다수의 오디오 신호를 주고받아야 하는 환경입니다.
MADI는 하나의 연결로 최대 64채널(48kHz 기준)
을 전송할 수 있어 배선 구조를 간결하게 구성할 수 있습니다.
② 장거리 오디오 전송이 필요한 공연 및 방송 현장

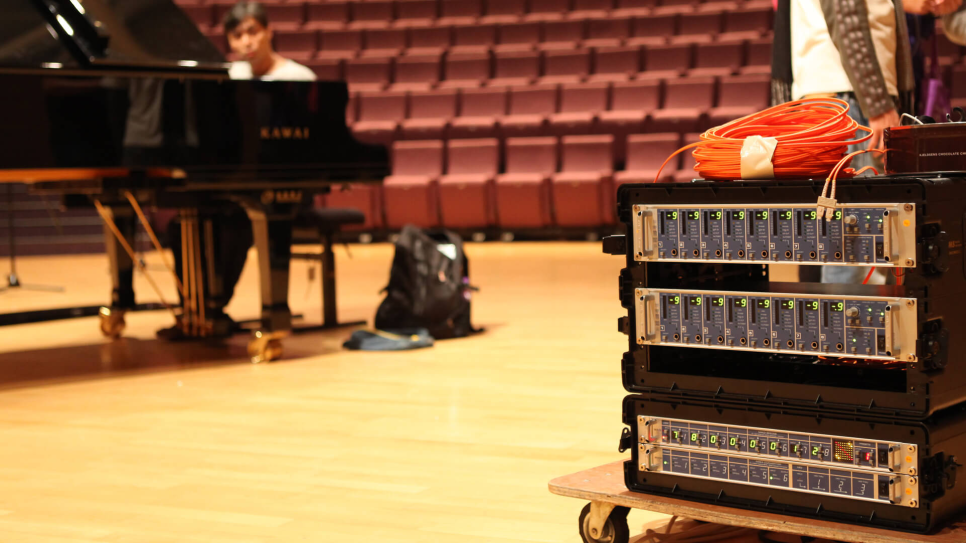

무대에서 멀리 떨어진 FOH 콘솔이나 중계차로 오디오를 전송해야 한다면 광 MADI 시스템을 고려할 수 있습니다.
광케이블을 활용하면 외부 전기적 간섭에 강한 장거리 전송 환경을 구성할 수 있습니다.
③ RME 기반의 전문 레코딩 시스템
RME 오디오 인터페이스와 MADI 컨버터를 활용하는 전문 스튜디오에서는
기존 장비와의 호환성을 고려해 MADI 시스템을 확장할 수 있습니다.
TotalMix FX와 같은 소프트웨어 라우팅 기능을 함께 활용하면 복잡한 다채널 녹음 및 모니터링 환경도 효율적으로 관리할 수 있습니다.
5. DANTE와 MADI, 함께 사용할 수도 있을까?
물론 가능합니다!
실제 전문 오디오 시스템에서는 DANTE와 MADI 중 하나만 선택해야 하는 것은 아닙니다.
기존에 MADI 기반의 디지털 콘솔을 사용하고 있지만,
새롭게 구축하는 스튜디오나 방송 시설에는 DANTE 네트워크를 도입하고 싶은 경우도 있을 것입니다.
이럴 때는 DANTE와 MADI를 연결하는 전용 컨버터를 활용할 수 있습니다.

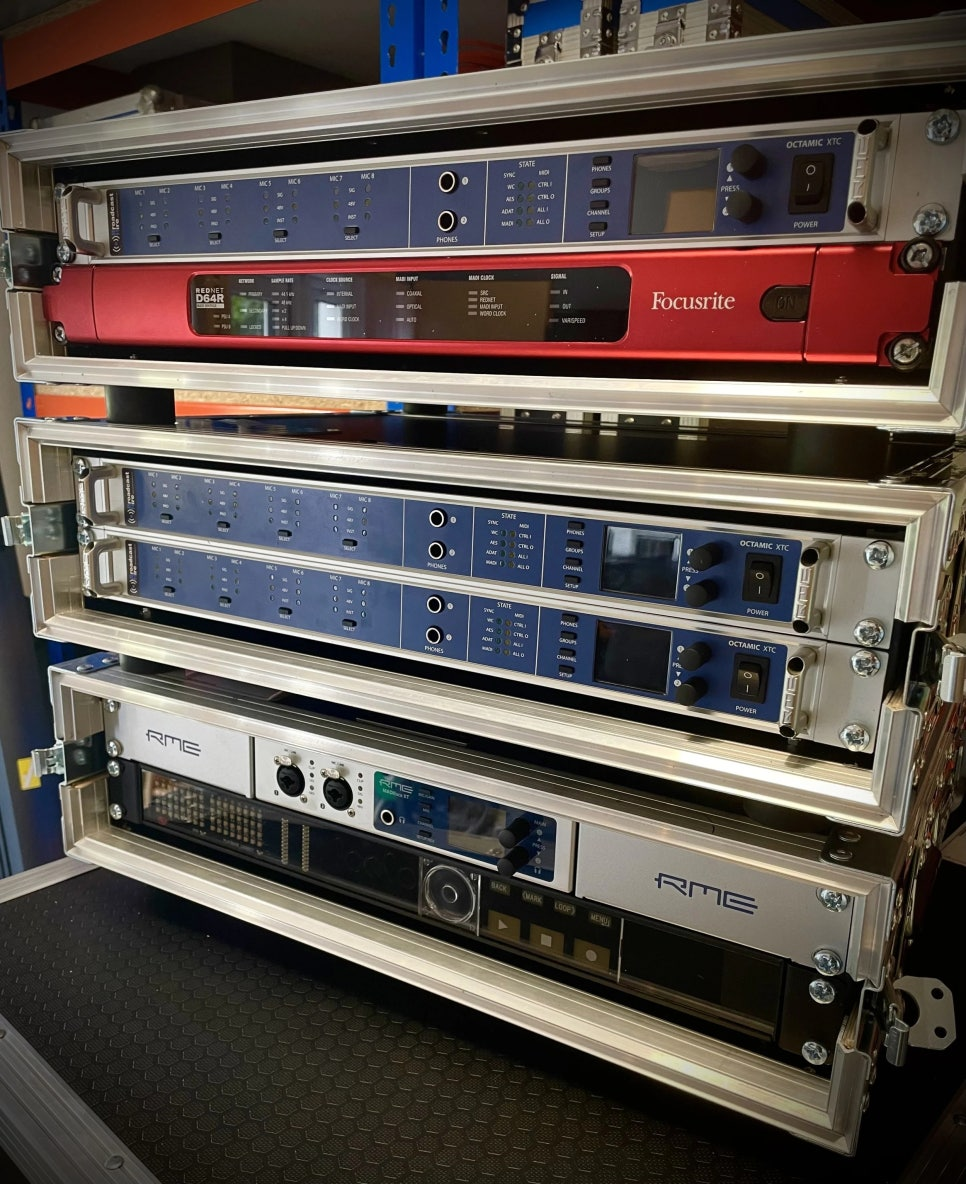

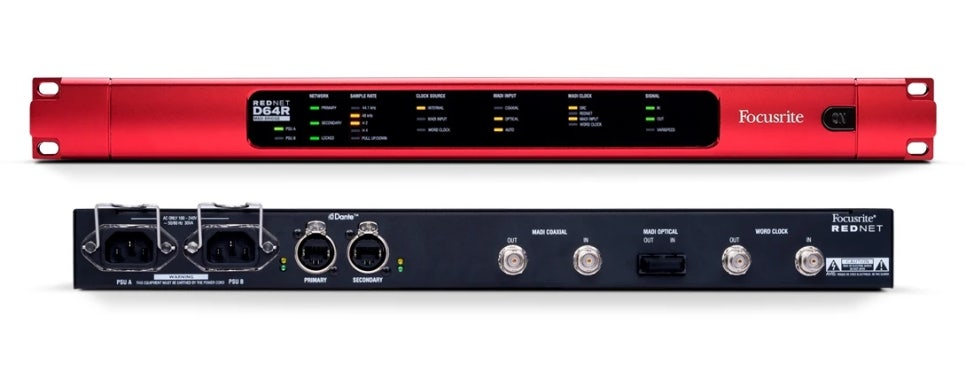

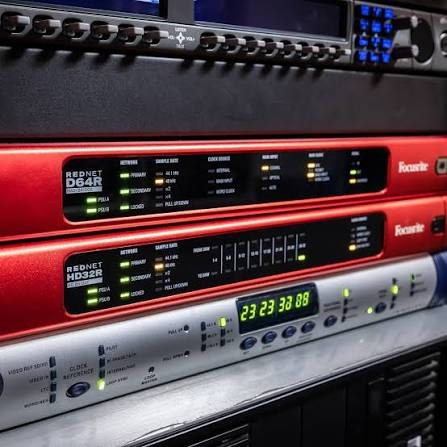

대표적인 제품이 바로 Focusrite RedNet D64R입니다.
RedNet D64R은 DANTE와 MADI를 연결해주는 장비입니다.
48kHz 기준으로 최대 64채널을 양방향으로 주고받을 수 있으며,
클럭이 다른 장비끼리도 비교적 유연하게 연결할 수 있습니다.
이를 활용하면 기존 MADI 장비를 유지하면서도 DANTE 기반의 네트워크 오디오 시스템과 연동할 수 있습니다.
즉, 기존에 사용하던 장비를 모두 교체하지 않고도 새로운 시스템으로 확장할 수 있다는 것이죠.
이처럼 DANTE와 MADI는 서로 경쟁하는 기술이면서도,
실제 현장에서는 각자의 장점을 활용해 함께 운용할 수 있는 상호 보완적인 솔루션이기도 합니다.
우리 현장에 맞는 멀티채널 오디오 솔루션, 사운드캣과 함께하세요!
DANTE와 MADI는 모두 프로 오디오 환경에서 오랫동안 활용되어 온 멀티채널 디지털 오디오 전송 기술입니다.
최근에도 두 기술은 각자의 영역에서 활발히 쓰이고 있습니다.
DANTE는 유연한 네트워크 라우팅과 다중 장비 연결에서 강점을 보이며 AES67 등 다른 시스템과의 연계도 확대되고 있고,
MADI는 단순한 대용량 포인트-투-포인트 전송이나 기존 인프라를 유지하는 환경에서 여전히 높은 신뢰성을 제공합니다.
어느 한쪽이 모든 환경에서 더 좋은 선택이라고 단정할 수는 없습니다.
중요한 것은 필요한 채널 수, 장비 간 거리, 시스템의 확장 계획, 기존 장비와의 호환성,
그리고 실제 운용 방식에 맞는 기술을 선택하는 것입니다.
사운드캣은 DANTE 기술을 개발한 Audinate, DANTE 기반의 전문 오디오 솔루션을 제공하는 Focusrite,
그리고 MADI 기술을 폭넓게 활용하는 RME의 공식 디스트리뷰터입니다.
소규모 레코딩 스튜디오부터 대형 공연장, 방송국, 복합 음향 시설까지 다양한 환경에 맞는 제품과 시스템 구성을 안내해 드리고 있습니다.
DANTE와 MADI 중 어떤 솔루션을 선택해야 할지 고민하고 계신다면, 사운드캣과 상담해 보세요!
