안녕하세요 사운드캣입니다.

작년 6월 OBS 경인 TV 방송국의 더빙실에 새롭게 Focurite RED와 ADAM Audio 스피커를 도입했습니다. Focusrite RED는 국민 오디오 인터페이스 Scarlett을 제조하고 있는 Focusrite 사의 플래그십 오디오 인터페이스로 최고 사양의 아날로그 입/출력단, Dante 디지털 오디오 네트워크 지원, 최적화된 드라이버 인터페이스를 가지고 있어 국내 많은 오디오 스튜디오에서 사용되고 있습니다. ADAM 오디오는 브랜드의 상징이라고 한 리본 트위터를 자사의 모니터 스피커에 적용하여 더욱 선명하고 깔끔한 고역대를 재생해 굉장히 정확한 사운드를 출력하는 모니터 스피커입니다.

더빙실은 원본 영상에 국내 성우가 한글로 녹음을 덮어 씌워 자막을 읽기 어려운 어린이 또는 시각장애인들을 위한 더빙을 진행하는 곳으로 최고의 사운드를 만들어 내기 위한 음질 좋고 확장성이 좋은 오디오 인터페이스와 모니터링 스피커가 필수적으로 사용되는 곳입니다.

그럼, 지금부터 OBS 경 TV 방송국 시공기를 시작하도록 하겠습니다.

OBS 경인 TV는 어떤 곳인가요?

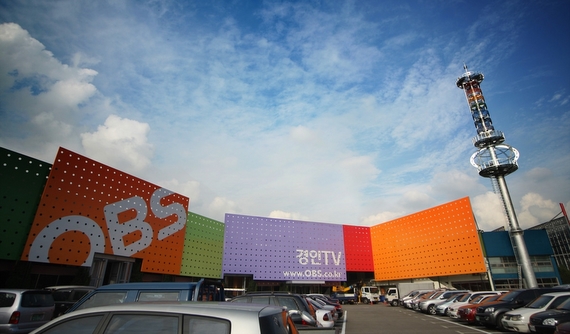

OBS 경인 TV는 경기도 부천시 오정구에 위치한 지역 지상파 TV 방송사로, 서울특별시, 경기도, 인천광역시 지역을 대상으로 방송 서비스를 진행하고 있습니다. 2006년 설립 이래로 방송 서비스를 이어오고 있습니다.

시공 담당사 주식회사 고일

주식회사 고일은 40년 연혁을 보유하고 있으며, 대한민국 방송, 공연, 영화 산업을 이끌어온 대표적인 솔루션 회사입니다. 대한민국 대표 방송사 KBS, SBS, MBC를 포함하여 다양한 지역 방송국 뿐 아니라, CGV, MEGABOX와 같은 영화관과 예술의 전당, 세종 문화회관과 같은 대한민국 대표 극장의 AV(오디오/비디오) 시스템 설계 및 설치를 담당하고 있습니다.

이번 OBS 경인 TV의 방송 시스템의 설계 시공을 맡았으며, 오랜 기간 설계로 축적된 노하우를 바탕으로 최적의 오디오 시스템을 갖추는 데 도움을 주게 되었습니다.

기존 더빙실 시스템의 소개 및 한계점

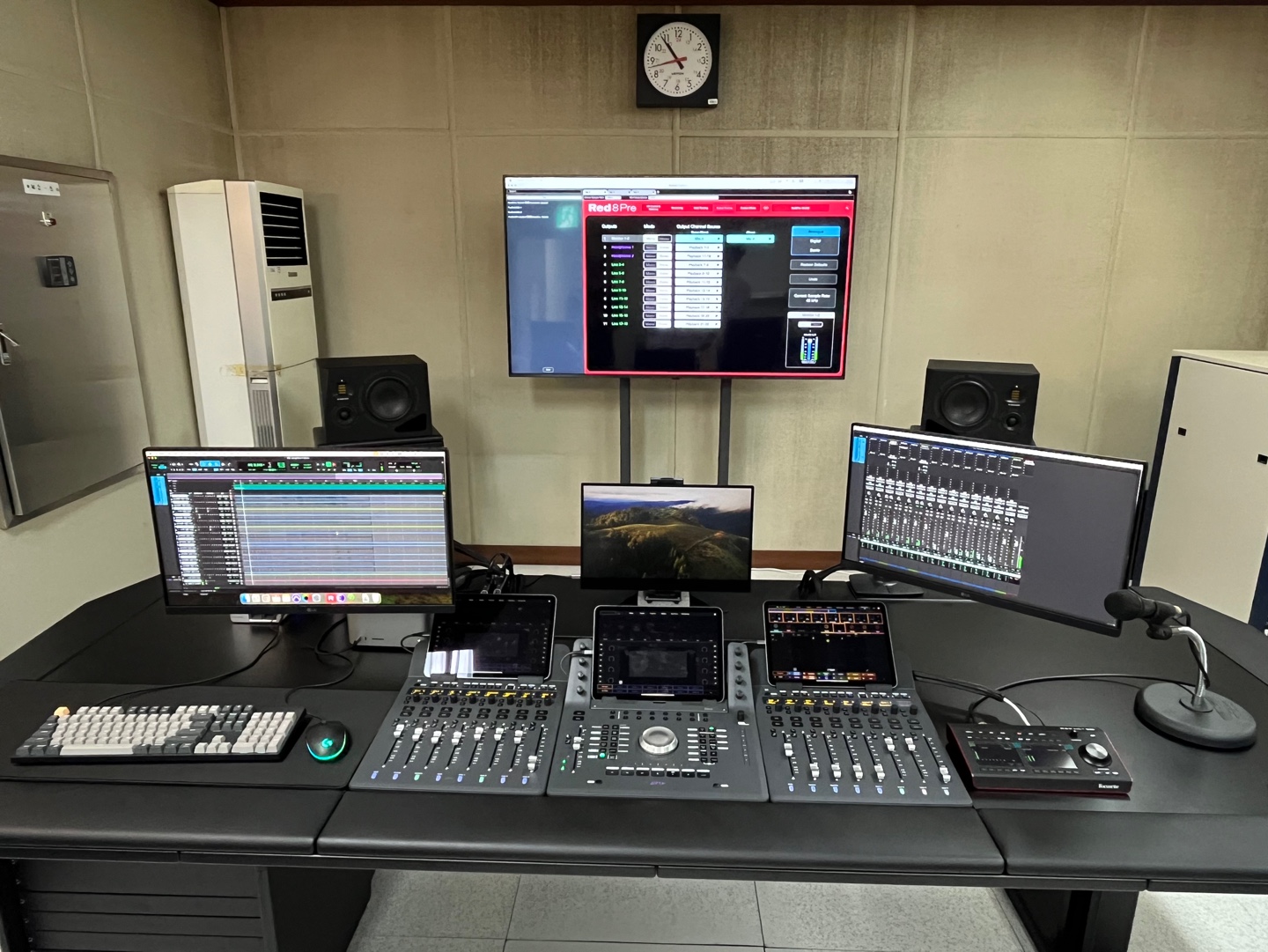

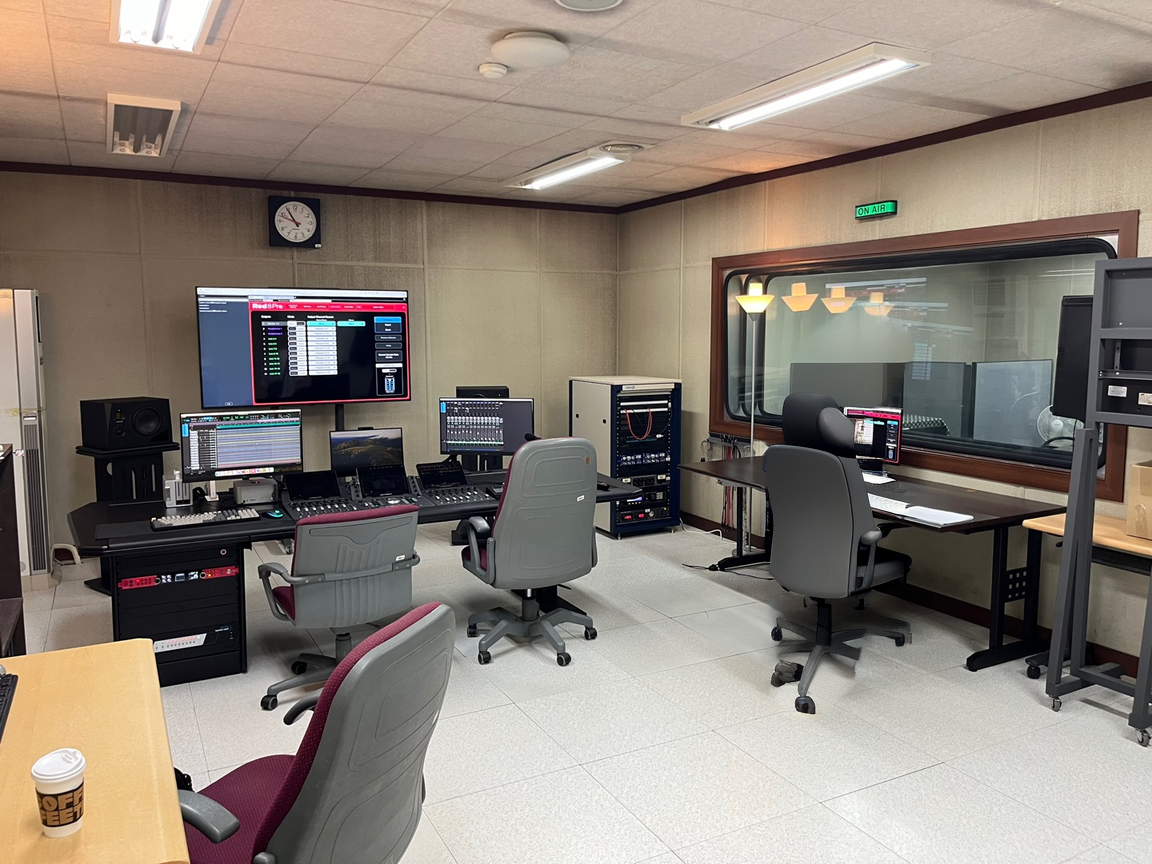

설계 시공에 들어갈 장소는 OBS 경인 TV의 더빙&믹싱실입니다. OBS 경인 TV의 더빙실은 Blackmagic Design의 Fairlight를 기반으로 한 오디오 편집 시스템으로 운영되고 있었습니다. 현재 시스템은 15년간 사용해온 시스템으로 기기의 노후화가 진행되어 하드웨어 이슈로 인하여 불편을 겪고 계셨습니다. 심지어 구형 기기의 단종으로 인해 AS가 더 이상 불가능하게 되어 시스템을 교체하게 되었습니다.

새로 투입될 장비 소개

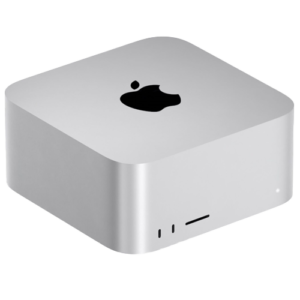

1) PC - Apple MAC Studio M2 Ultra CTO

최근 Apple Silicon 칩셋이 출시되면서 애플 컴퓨터들의 성능이 비약적으로 향상되었습니다. 이는 컴퓨터를 기반으로 작업이 진행되는 현재 음악시장에도 큰 변화를 가지고 왔습니다. 기존에 비싸고 부피가 큰 Mac Pro와 같은 컴퓨터의 성능을 작은 박스 사이즈의 크기로도 구현이 가능하며 성능 대비 가격도 많이 하락하였습니다. 하지만 방송국에서 사용하는 만큼 조금 더 쾌적한 작업 환경을 위해 기본 사양이 아닌 커스텀 사양으로 제작된 Mac Studio를 메인 PC로 채택하였습니다.

0

2) DAW - AVID Pro Tools Ultimate

레코딩 및 믹싱 작업을 위한 DAW(디지털 오디오 워크스테이션)은 AVID의 Pro Tools Ultimate(프로툴즈 얼티메이트)를 채택하였습니다. 프로툴은 레코딩 및 믹싱 작업에 최적화된 DAW로 업계 최초로 레이턴시가 없는 '제로 레이턴시'를 적용한 DAW입니다. 요즘은 옛날만 못하다고는 하지만 그래도 여전히 녹음 및 믹싱에서는 가장 강력하고 다양한 기능을 가지고 있어 스튜디오 시장에서는 압도적인 점유율을 차지하고 있습니다. 또한 모노, 스테레오 믹싱뿐 아니라 최근 급부상하는 Dolby Atmos(돌비 애트모스)와 같은 이머시브 오디오 포맷도 완벽하게 지원하고 있어 어떤 오디오 포맷이라도 작업이 가능합니다.

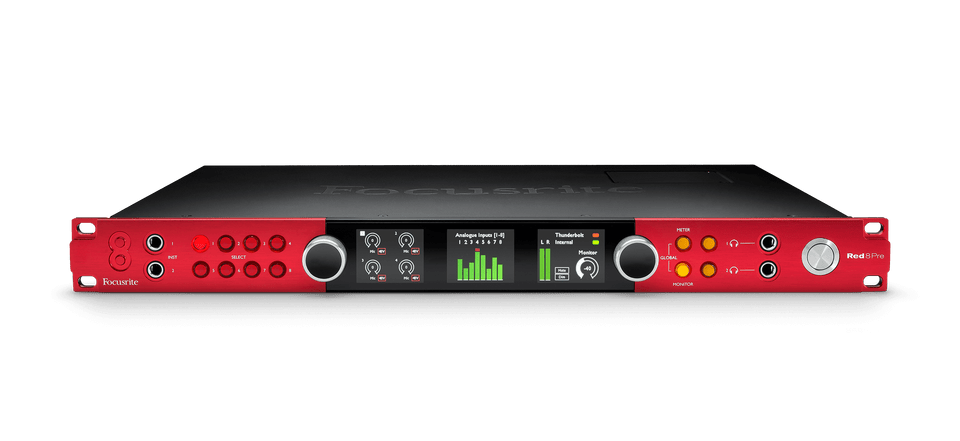

3) 오디오 인터페이스 - Focusrite Red 8 Pre

Focusrite Red 8Pre는 Dante(단테)와 Thunderbolt 2(썬더볼트 2)를 지원하는 오디오 인터페이스입니다. 명기라 불리는 Focusrite ISA 110 마이크 프리앰프를 복각하여 또 다른 음색을 제공하는 'Air 트랜스포머 에뮬레이션' 기능이 탑재된 Red Evolution 마이크 프리앰프가 무려 8개가 탑재되어 믹싱, 모니터링뿐 아니라 다채널 레코딩에 있어서 굉장한 장점이 있는 오디오 인터페이스입니다.

두 개의 썬더볼트 2 단자가 탑재되어 있어 다른 썬더볼트 장비를 데이지 체인으로 연결하여 사용할 수 있습니다. 컴퓨터의 썬더볼트 단자가 부족한 경우 다른 썬더볼트 장비를 Red 8 Pre에 연결하여 사용할 수도 있습니다.

또한 단순 썬더볼트 오디오 인터페이스가 아니라 다채널 원거리 전송에 유리한 디지털 오디오 네크워크 시스템인 Dante 시스템까지 지원하는 대표적인 Dante 오디오 인터페이스로 총 64x64 입출력을 지원합니다. Dante 시스템은 다채널 원거리 네트워크 전송 프로토콜로 수십 개의 오디오 케이블을 RJ45 이더넷 케이블로 대체할 수 있으며 시스템 구성이 매우 간편하고 확장성이 높습니다. 설정이 쉬운 유동 IP로 사용할 수 있지만 고정 IP로 설정도 가능하여 편의성 뿐만 아니라 안정성 또한 확보할 수 있습니다.

Focusrite Red 8 Pre는 위와 같이 강력한 성능을 가지고 있지만 가성비 또한 뛰어납니다. 경쟁사 제품에 비해 훨씬 저렴한 가격을 가지고 있으면서도 Rednet Controller의 직관적인 UI 구성으로 다채널의 입출력을 쉽게 라우팅할 수 있습니다. 스튜디오와 같이 다양하고 여러 가지 장비를 연결하는 환경에서는 확장성 또한 굉장한 장점입니다. Rednet 인터페이스 및 R1, AM2와 같은 모니터 컨트롤 시스템도 Dante로 쉽게 연결이 가능하여 다양한 스튜디오 환경에 적응이 빠릅니다.

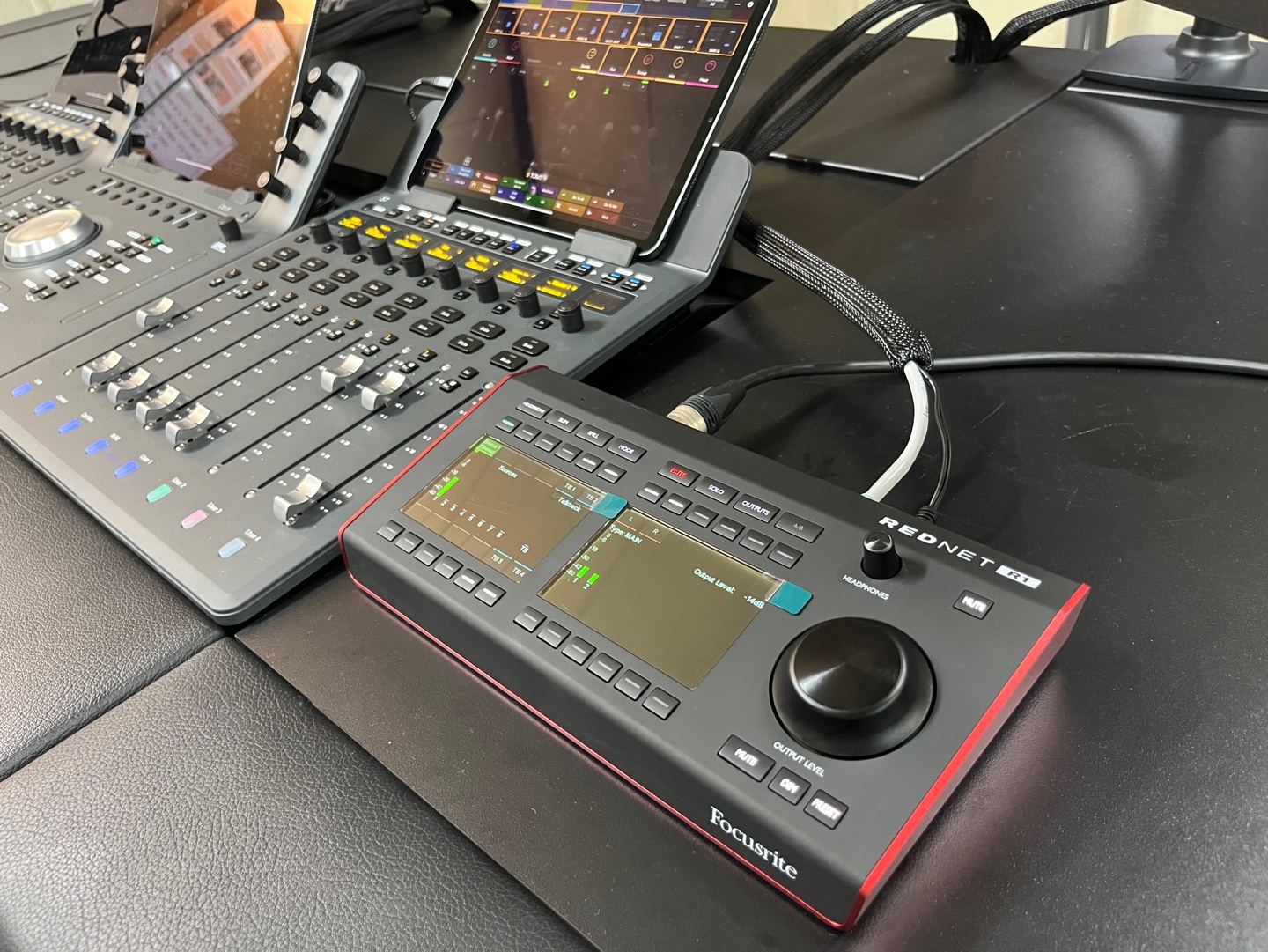

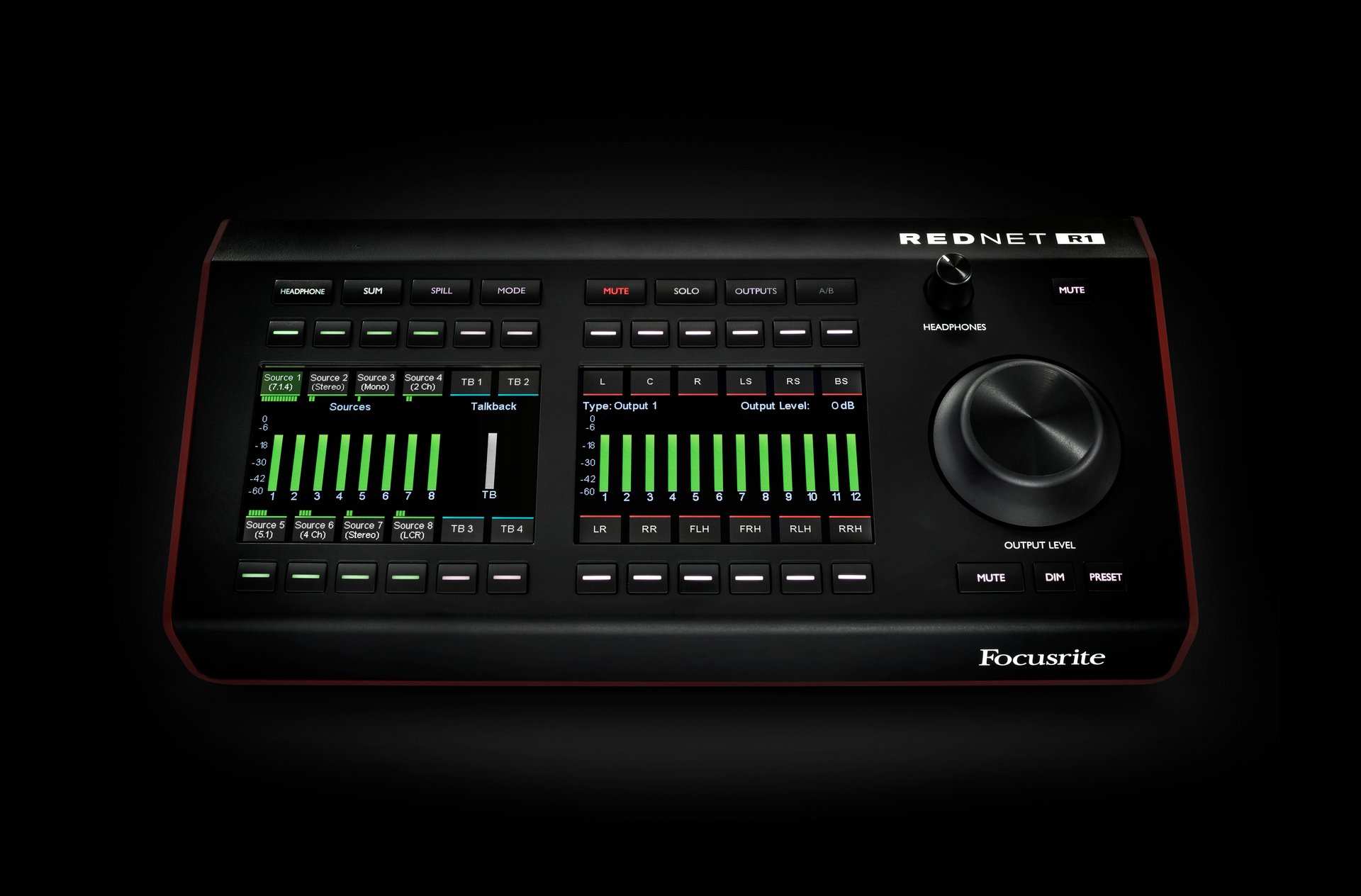

4) 모니터 컨트롤러 : Focusrite RedNet R1

RedNet R1은 사용자가 오디오 시스템을 그 어느 때보다 직관적이고 유연하게 컨트롤할 수 있도록 설계된 모니터링 솔루션입니다. 모노부터 7.1.2 서라운드까지, Dolby Atmos®를 포함한 다양한 입체 음향 워크플로우를 지원하며, 최대 12개의 출력까지 완전히 커스텀 스피커 구성을 설정할 수 있어 전문 스튜디오 환경에서도 탁월한 유연성을 제공합니다.

RedNet R1은 Pro Tools | HD를 포함한 다양한 DAW, 아날로그 입출력, ADAT 및 S/PDIF 연결, Dante 오디오 네트워크 등 수많은 소스를 동시에 제어할 수 있으며, 최대 8개의 입력 소스를 32개의 오디오 채널 중 선택하여 최대 12개의 모니터 출력 채널로 믹싱하고 라우팅할 수 있습니다. 상단 패널을 통해 레벨, 레퍼런스 레벨 프리셋 선택, 컷/딤/뮤트, 다양한 솔로 모드를 직관적으로 조절할 수 있으며, A/B 스위치와 최대 4개의 폴드다운 프리셋으로 다운믹스를 빠르게 확인할 수 있습니다. 또한, 32개의 입력 중 어느 소스든 커스텀 큐 믹스를 아티스트에게 전달할 수 있어 레코딩 환경에서의 편리함을 높였습니다.

Dante 기반 토크백 시스템, 내부 마이크 프리앰프, 고출력 헤드폰 출력도 갖추고 있어 스튜디오 내 소통과 모니터링을 한층 강화했습니다. 최대 4개의 토크백 그룹을 Red 인터페이스와 함께 사용할 수 있으며, 내장 마이크 또는 후면 XLR 입력을 통해 외부 마이크를 연결할 수 있습니다. 헤드폰 출력은 고임피던스 헤드폰에서도 높은 SPL을 안정적으로 전달합니다.

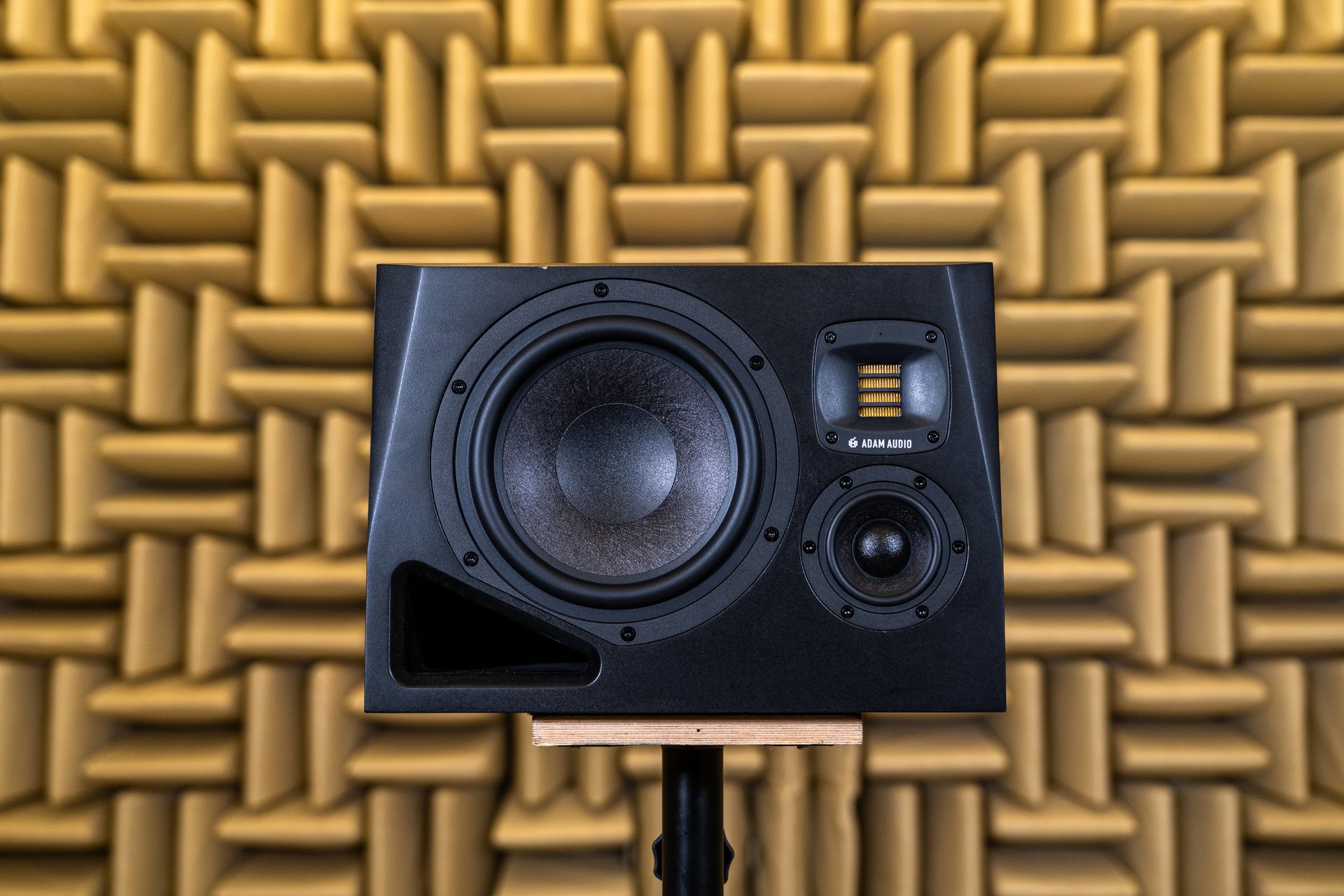

5) 모니터 스피커 : ADAM A8H

ADAM A8H는 A 시리즈의 플래그십 3웨이 스피커입니다. 8인치의 MLM 파이버 우퍼, 3.5인치 미드레인지 드라이버, 수제로 제작된 X-ART 트위터로 구성된 미드레인지 모니터 스피커로 정확한 소리, 넓은 주파수 응답과 뛰어난 해상도를 구현합니다. 또한 회전할 수 있는 HPS 웨이브 가이드를 적용하여 수평과 수직 설치 모두 가능하여 두 가지 경우 모두 안정적인 고역 재상이 가능하여 상황에 따라 유연하게 배치할 수 있습니다.

우퍼에는 250W Class D, 미드레인지와 트위터에는 각각 70W와 20W 출력의 Class AB 앰프를 사용해 총 500W의 출력을 제공합니다. DSP 기반 전자 설계로 24비트/96kHz 신호 처리가 가능하며, 룸 어댑테이션 EQ와 Sonarworks 자동 룸 보정 기능을 지원해 어떤 공간에서도 최적화된 모니터링 환경을 만들 수 있습니다. 또한 “Pure(정확하고 플랫한 사운드)”와 “UNR(자연스럽고 음악적인 사운드)” 두 가지 보이스 모드를 제공해 작업 목적에 따라 원하는 음색을 선택할 수 있습니다.

A8H는 정밀한 사운드 재현, 강력한 출력, 그리고 다양한 공간 적응 기능을 모두 갖춘 하이엔드 모니터 스피커로, 중대형 스튜디오에서 최고의 사운드 퀄리티를 원하는 사용자에게 이상적인 선택입니다.

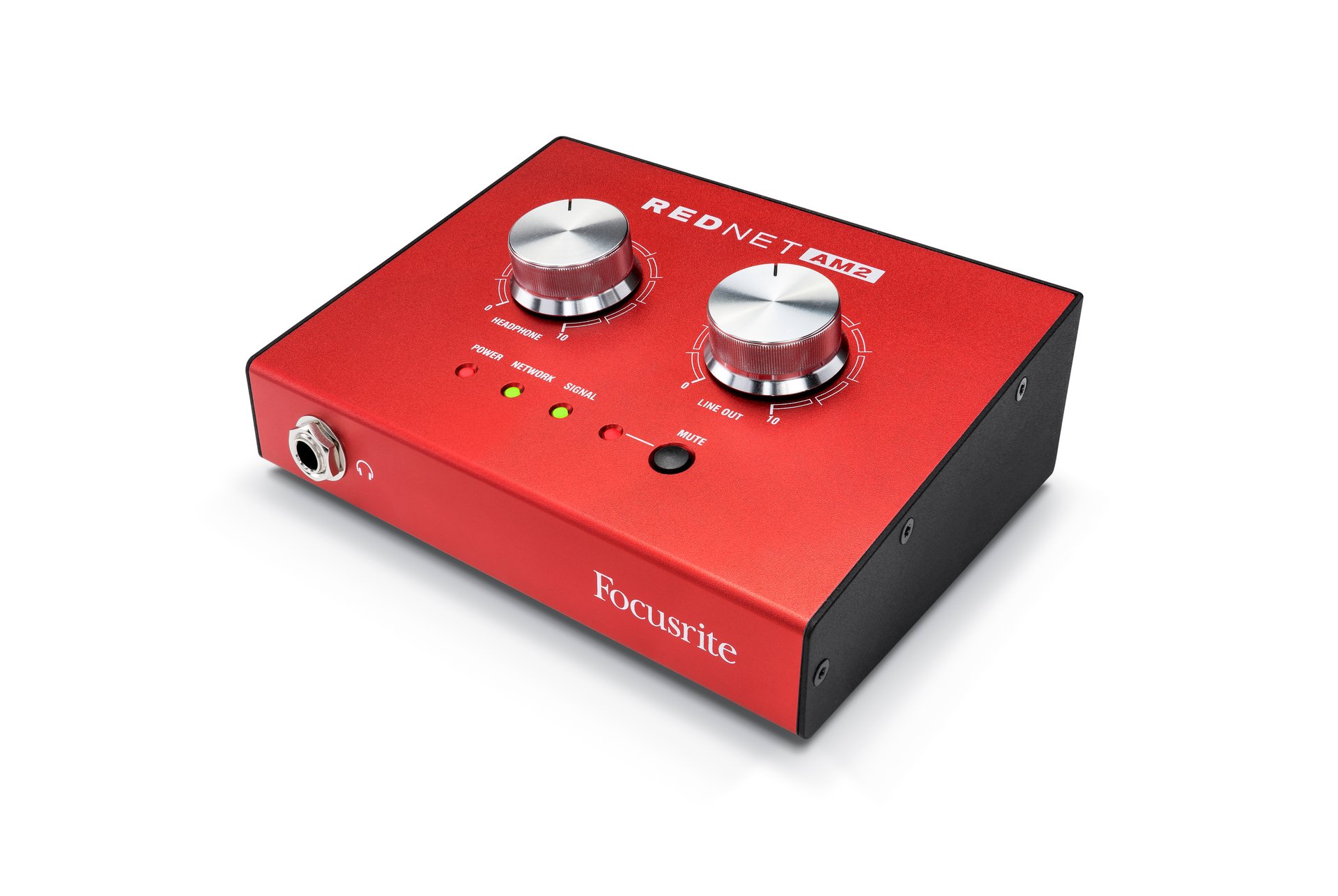

6) 큐 시스템 : Focusrite RedNet AM2

RedNet AM2는 헤드폰과 밸런스 라인 출력을 결합한 소형 단테 모니터링 시스템입니다. AM2는 기본적으로 DC 어댑터를 통해 전원을 공급받을 수 있으나 PoE가 지원되기 때문에 별도의 전원 없이 이더넷 케이블 만으로도 신호전달과 전원 공급이 가능합니다. 최대 600옴의 고임피던스 헤드폰을 충분히 구동할 수 있는 출력을 갖추고 있으며 0dBFS 기준 레벨이 +18 또는 +24dBu 높은 XLR 라인 레벨 출력 또한 지원합니다.

Audinate의 'Ultimo' 하드웨어를 기반으로 한 2채널 Dante 수신기는 스테레오 네트워크 오디오 모니터링을 위해 44.1에서 96kHz의 샘플 레이트의 고품질 디지털 신호를 아날로그로 변환할 수 있습니다. 또한 여타 RedNet 제품군과 마찬가지로 RedNet AM2는 다른 Dante 오디오-over-IP 네트워크 구성 요소 및 인프라와 원활하고 완벽하게 상호 운용됩니다. 패치 및 상호 연결은 Mac 또는 PC에서 Dante 컨트롤러로 쉽고 편리하게 컨트롤 수 있습니다.

OBS 경인방송이 Focusrite Red 시스템을 선택한 이유

Focusrite Red 및 RedNet 시리즈는 대표적인 Dante Application입니다. Dante 시스템을 사용하게 되면 예전과 같이 아날로그 또는 디지털 케이블이 아닌 Cat6 LAN Cable을 통해, Analogue와 Digital 오디오 & 비디오 신호를 전송하므로, Cable 비용 절감, 배관 케이블 단순화가 되어 더욱 효율적인 시스템 설계가 가능합니다. OBS 경인방송에는 CISCO CBS Switching hub와 Cat6 케이블이 사용되었으며 IP protocol 장비가 많은 방송국이다 보니 Dante Contoller를 활용하여 장비마다 Static IP를 할당하면 이러한 복잡한 환경에서도 장비의 연결 안정성 또한 보장받을 수 있습니다.

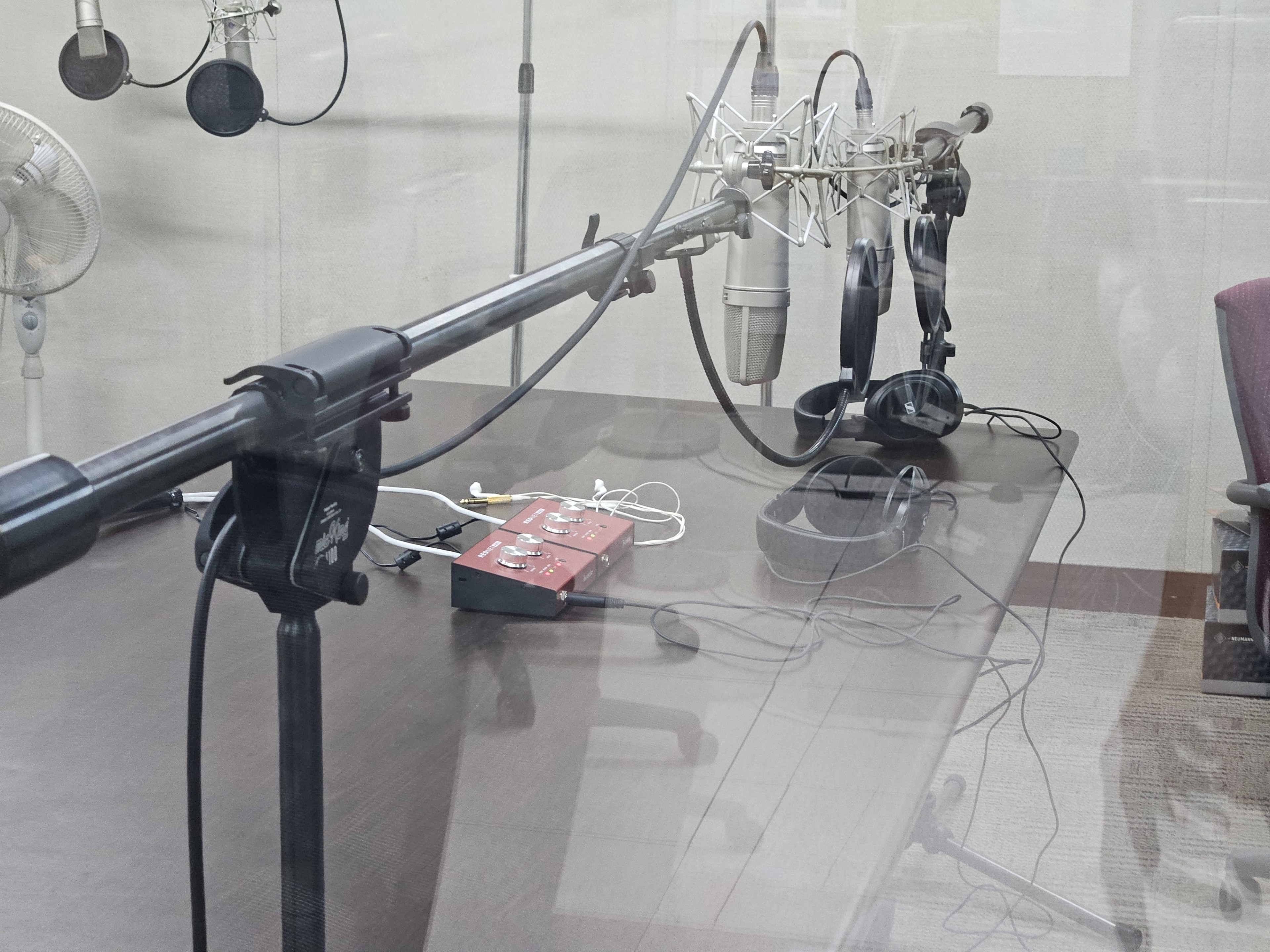

Focusrite Red 시스템은 확장성 또한 훌륭합니다. Cue 시스템이 필요한 환경에서는 RedNet AM2를 연결하는 것만으로도 안정적이고 강력한 성능을 발휘합니다. 대규모 스튜디오 환경에서도 끊김 없이 안정적인 오디오 관리가 가능하며, 다양한 워크플로우에 유연하게 대응할 수 있습니다. OBS 경인방송에는 현재 OBS는 총 4개의 AM2를 활용할 수 있도록 세팅되어 있습니다. 더빙 또는 효과 녹음, 때로는 콰이어 녹음을 하는 더빙실에서 필요에 따라 Focusrite Rednet AM2를 무한으로 연결하여 사용할 수도 있습니다.

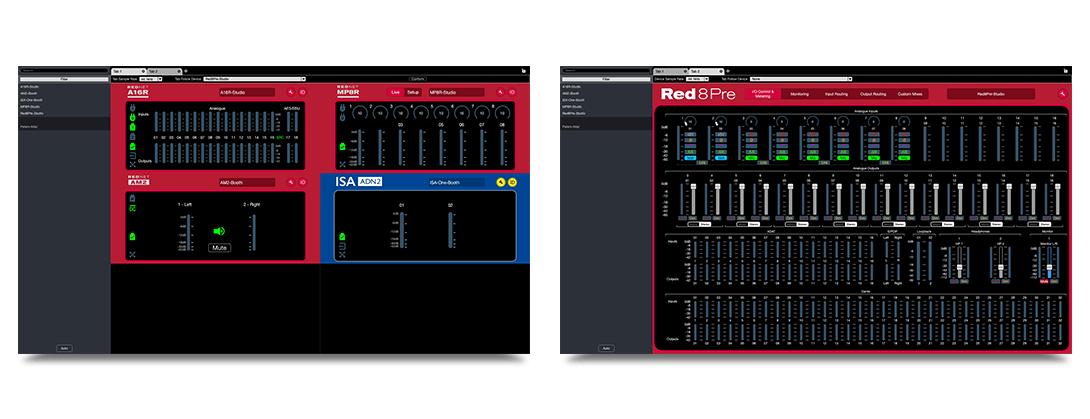

Dante 시스템이 익숙하지 않은 사용자에게도 사용에 부담이 적다는 점 또한 Focusrite Red 시스템의 강점입니다. Focusrite RedNet Controller는 직관적인 UI를 제공해, 복잡하게 느껴지는 I/O 라우팅을 쉽게 설정할 수 있어 빠르고 효율적인 라우팅이 가능합니다. 또한 모니터 컨트롤러인 Rednet R1을 통해 Pro Tools | HD와 같은 DAW, 아날로그 I/O, ADAT, S/PDIF, 그리고 Dante 네트워크 등 다양한 소스를 제어하고 빠른 모니터링 및 라우팅이 가능합니다.

마지막으로 Focusrite Red 시스템의 진정한 매력은 최고의 가성비에 있습니다. 방송 스튜디오든 레코딩 환경이든, DANTE 프로토콜 기반 시스템을 고려하고 있다면 Red 시리즈는 가장 현실적이고 효율적인 선택이 됩니다. 특히 예산이 넉넉하지 않은 환경에서도 Dante 시스템을 도입하려는 사용자에게 Red 시리즈는 최적의 솔루션이 되어 줍니다.
